DTRO具有耐高壓、耐污染、回收率高、穩定性強等特點。
即便在污水高濁度（高濁度、高SDI、高鹽分、高COD）情況下，也能經濟穩定運行。
特殊流道結構避免了傳統膜法水處理最難處理的污染和堵塞問題，對污水回收效率更高相比傳統膜法提高一倍。
01 設計總則
（1）設計水量
系統處理水量需要明確：進水量、產水量；系統設計余量按1.1倍考慮；
（2）水質特點
北方水質一般含鹽量（1.5-4.0萬）mg/L；
南方水質一般含鹽量（1.0-3.5萬） mg/L ；
主要指標：COD、氨氮、SS、氧化物質、溫度；
（3）產水要求
排放標準（表2/3）；主要不合格項氨氮；
處理措施：產水后端接離子交換模塊吸附；
（4）設計回收率
根據進水水質和濃縮倍數，確定系統回收率；
但系統最高回收率不建議超過80%（75bar/90bar）
02 主要組成

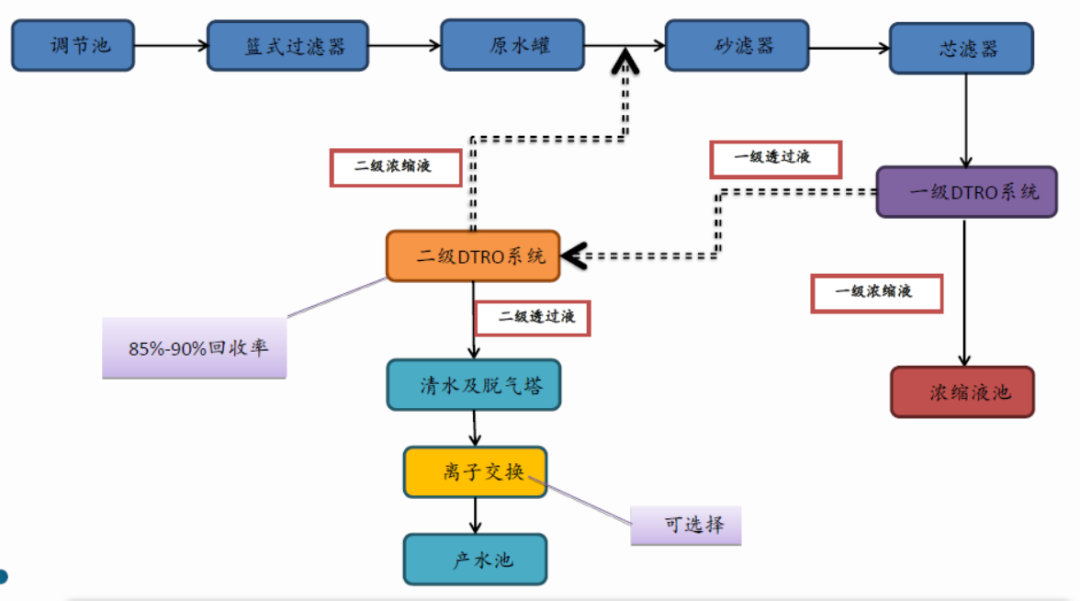

DTRO主系統包括：
砂濾器模塊，清洗緩沖罐模塊，芯濾模塊，一級高壓泵組模塊，一級膜組，二級高壓泵組模塊，二級膜組。
DTRO罐系統包括：
取水模塊，籃式過濾器模塊，原水罐模塊，清水罐及脫氣塔模塊，藥劑模塊（酸、堿、阻垢劑、清洗劑）
03 流速考慮
低壓管路設計流速≤3m/s
高壓管路設計流速≤6m/s
根據水量平衡計算流量計算各管徑大小
壓柱塞泵吸入口流速：0.5-1.5m/s
DTRO產水管道流速要求：1.0-1.5m/s
高壓循環泵組內循環管道流速要求：2.0-4.0m/s
04 預處理系統設計

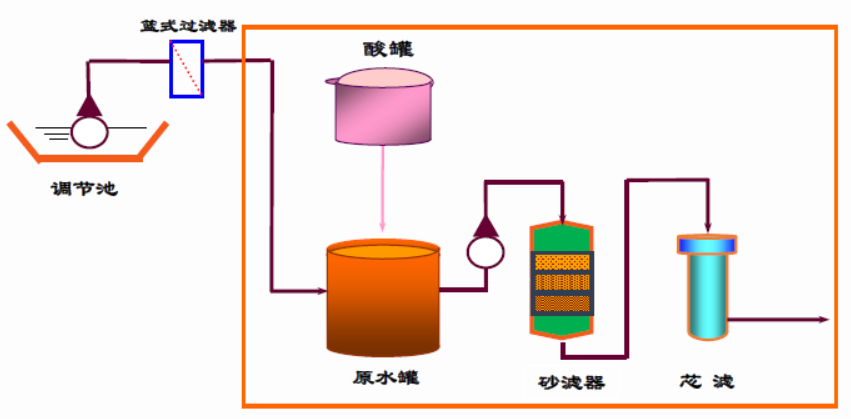

在調節池中，取水模塊把原液經通過原水提升泵提升，經過籃式過濾器后進入原水罐。
在原水罐中加酸調節PH值，通過原水?dāng)嚢璞眉訅汉筝斔椭辽盀V器及芯濾器，進入高壓泵。
04.1 取水模塊

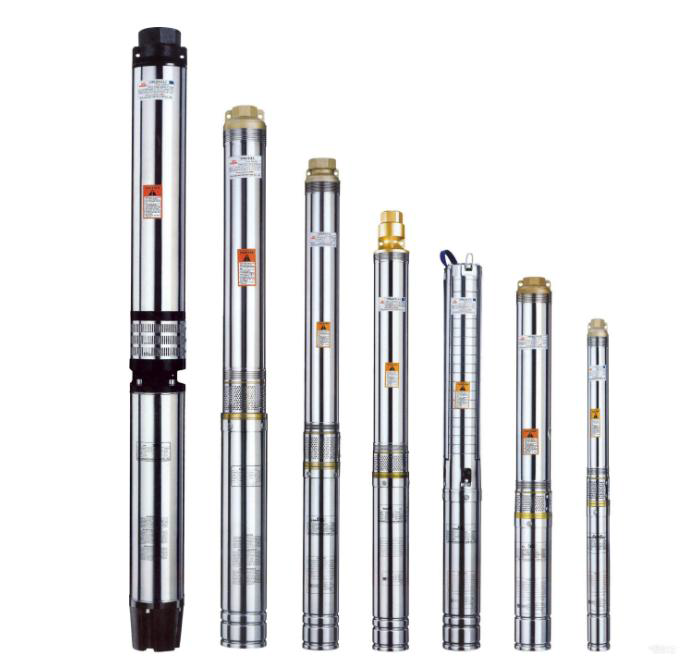

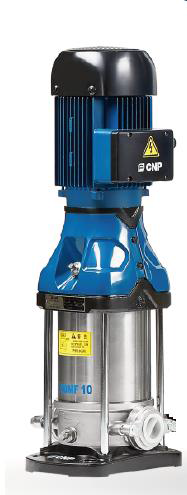

取水泵參數設計：
流量：根據處理量+20%余量（大一些亦可，自帶單向閥）；
揚程：根據實際現場來選擇，比如調節池的高度，管路的壓力損失，可選擇略大一些；
例：處理量50m³/d的泵流量：
Q=50/（24h X 90%）+ 50/（24h X 90%）X 20% = 2.3 + 0.5 = 2.8m3/h
泵的揚程選30m。

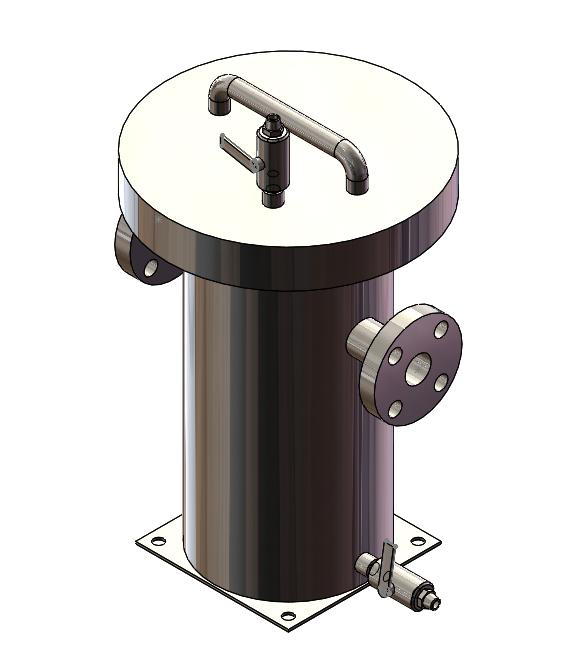

04.2 籃式過濾器模塊
籃式過濾器主要針對小于20目的懸浮物及顆粒物進行過濾截流；
此過濾形式為死端過濾，需要通過進出口壓力變化進行污堵情況的檢查清洗，滿足系統接口尺寸即可。

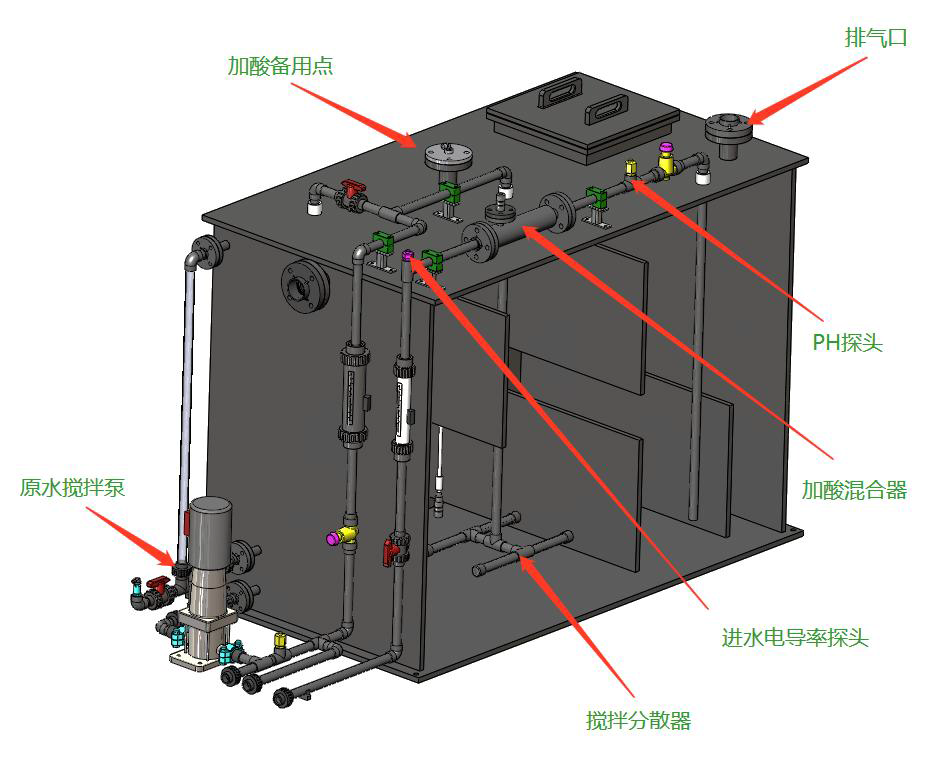

04.3 原水罐模塊
原水罐的設計停留時間為：1.0-1.5h
原水罐的內設回流攪拌量可充混合濃硫酸（98%）/鹽酸藥劑，但加藥量，儲存，反應效果打不相同。
控制pH值：6.3-6.8（6.5最佳值）
04.4 原水?dāng)嚢璞?/strong>
泵的選擇原則是：
供水流量：攪拌流量=1：1；揚程15-20m。
04.5 預增壓泵設
主要作用：
（1）系統供水供壓，與原水?dāng)嚢璞么?lián)使用，把原水?dāng)嚢璞幂斔瓦^(guò)來的壓力進一步提壓，輸送至高壓柱塞泵的進口。
（2）砂濾器反洗使用；
（3）系統藥劑清洗使用。
原水?dāng)嚢璞?預增壓泵的揚程按30-40m考慮即可。

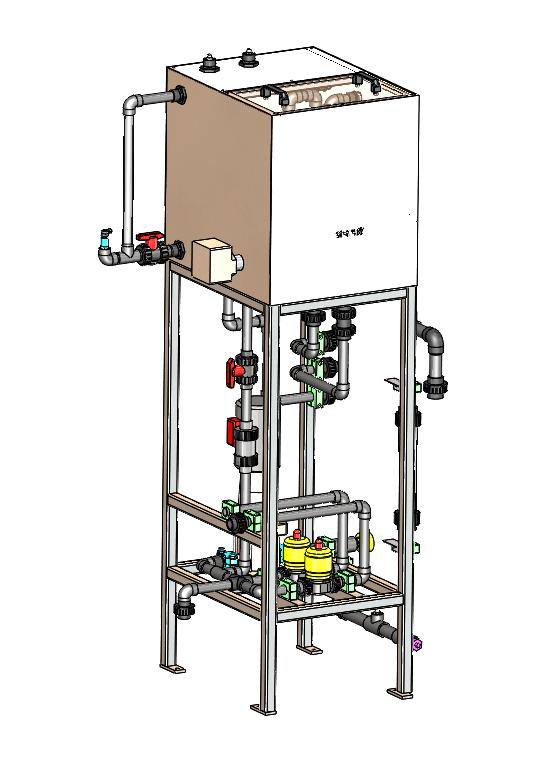

04.6 清洗模塊
理論上清洗緩沖罐的體積是（3-5）倍的系統死體積，實際設計時主要考慮加藥的量。
一級清洗用5-6%濃度的清洗劑，二級清洗用2.5-3%濃度的清洗劑。
例：50m³/d處理量系統的死體積按800L，800×6%=48L。
實際可選大些，以實際機械設計圖為準，可選200L 304/316L材質，矩形罐。
DTRO所需加藥一般包含液堿、酸、阻垢劑和清洗劑AC。
04.7 加熱器
加熱器主要用途是在膜柱清洗時把藥液水加熱，以加強清洗效果，一般需要加熱到38℃。

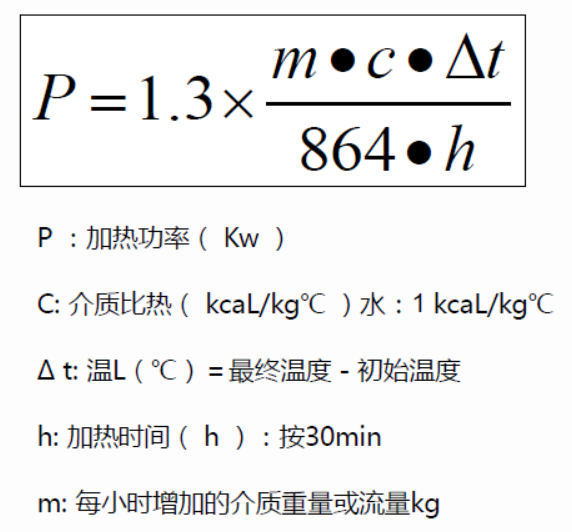

加熱器功率計算如下：
04.8 砂濾器
通過過流流速與反洗流速來選擇砂濾器。
砂濾器的設計濾速為8-15m/h，例如：設計流量按2.6m3/h，設計流速為10m/h;
則砂濾器的截面積S=πD2/4，S=2.6/10=0.26m2；
直徑 D=SQRT（4S/π）= SQRT（4×0.26/3.14）=0.6m，根據標準選砂濾器的直徑D=600mm。

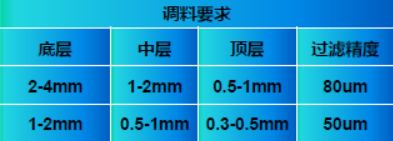

根據各層石英砂的裝填深度及總的裝填百分比60-70%以及標準罐的高度來選擇砂濾器的高度，在此選罐的高度為1850mm，同時標配上下布水器。

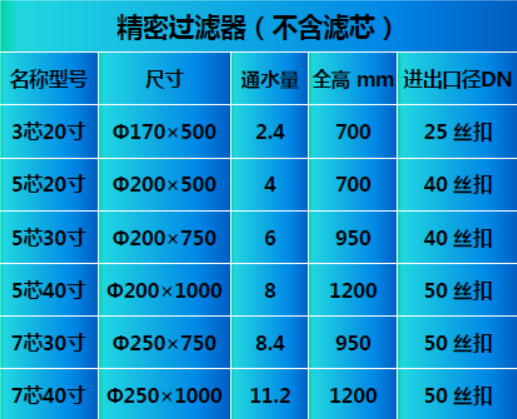

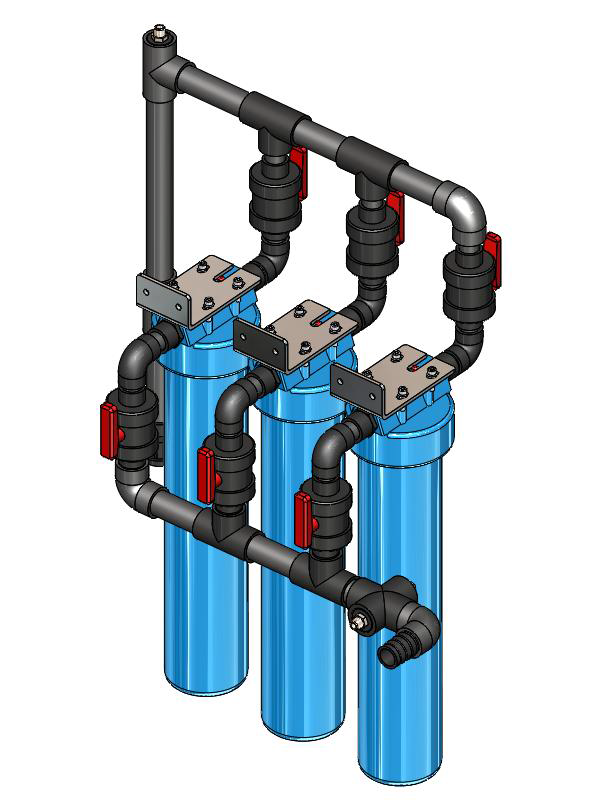

04.9 保安過濾器
要求單支流量小于2m³/h ,一般設計1m³/h每支。
芯濾外殼：TYP：?jiǎn)涡荆?0"，PP，藍色，帶排氣
濾芯規格：TYP：10μ，20"
